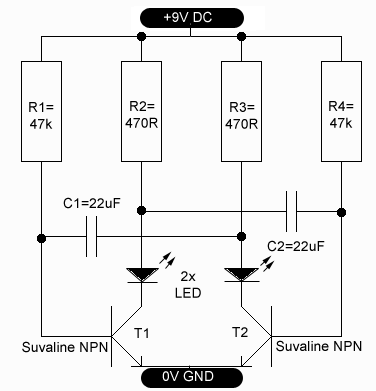

Vilguti:
2 valgusdioodi (LED - Light Emitting Diode) vilguvad
sagedusega 1 Hz ehk 1 vilkumine sekundis.
Osad: vooluallikas umbes 9V (alalisvool).
Takistid: 2x 47 kilo-oomi, 2x 470 oomi.
Kondensaatorid: 2x 22 mikrofaradit. Elektrolüütkondensaatori
puhul on pluss pool mõlemal suunatud
skeemi keskele.
Transistorid on suht suvalised. Sobivad peaaegu kõik.
0V GND = miinus alalisvooluallikal.
Et kasutada PNP tüüpi transistore, tuleb vooluallika poolused muuta
vastupidiseks.
